otg 資料來源 https://benevo.pixnet.net/blog/post/57195417-usb-otg-smart

常聽到甚麼 OTG 的，小編初聽之下直接就翻成On The Go，就是"外出"的意思，那"在家裡"就是 At Home，然後就在一堆英文介係詞中畫下好奇的句點。。。。。。。。。



過了好一段時間，才發現，事情沒有那麼簡單...

原來OTG，常指 USB OTG，就是可以讓大家的智慧型手機"外接隨身碟"的意思，這樣用隨身碟分享檔案就不用受限於筆電了！ 該是說，就不用帶一台比手機大的筆電...



而這一個關鍵的小工具其實就是一條一端是Micro USB，另一端是USB Type A母頭的短線，讓你可以把隨身碟輕鬆接上...





經過STUDY之後，原來透過這種USB OTG短線，不只可以讓手機可以讀隨身碟的資料，還可以

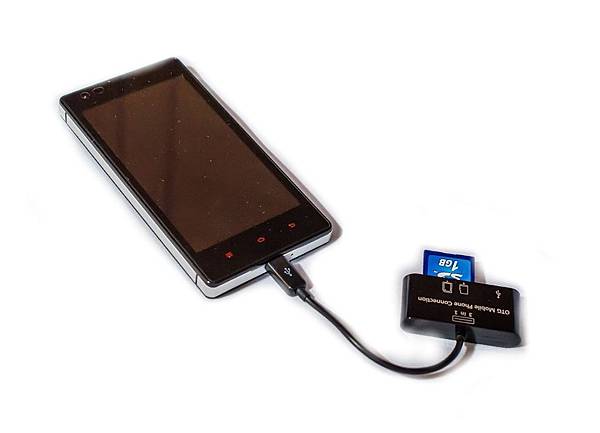

1. 接讀卡機

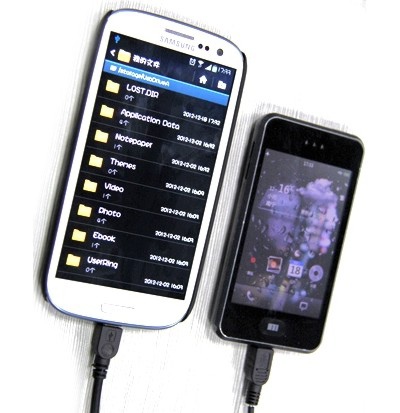

2. 也可以讀另一台手機裡面記憶卡的檔案

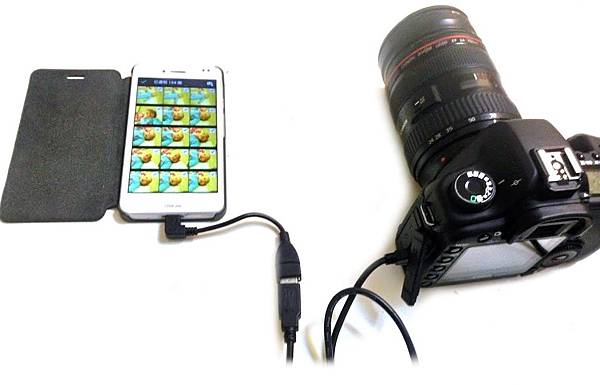

3. 可以讀取數位相機裡面記憶卡的檔案

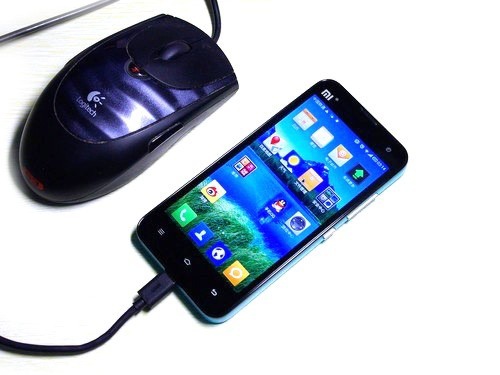

4. 可以外接滑鼠操作(操作某些遊戲軟體)

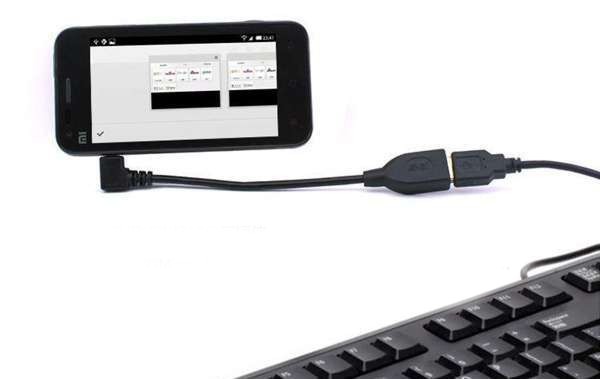

5. 可以外接鍵盤

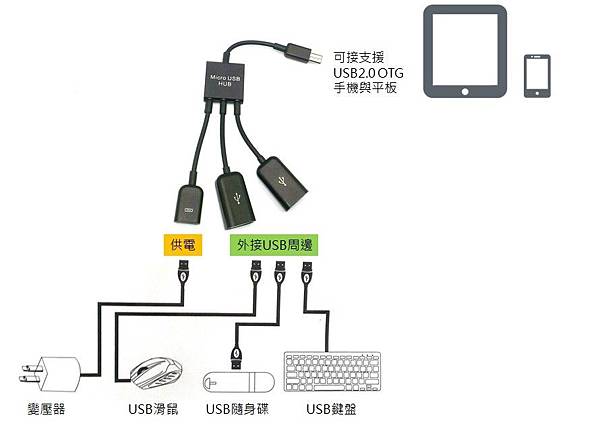

也有一些多功能的連接線，可以一次接兩種裝置，以及幫忙補上不足的電源，但話說，沒有OTG，我們不也過得好好的，你覺得OTG真的有需要嗎?! 但想一想，這小東西先備而不用，哪天臨時用到就"有價值"到了啦！有空就查看看自己的手機有沒有支援"OTG"吧！

NRZI 來源https://beeway.pixnet.net/blog/post/16803410

當PC主機對裝置發出控制信號時，所有連接的裝置都透過根集線器收到同樣的信號，但是經由比對所配置的裝置位址後，只能有一個裝置會作出相對應的動 作，這跟網路的架構有點類似。因此對一個裝置而言，不僅要無誤地接收主機端所送來的資料，又要正確地發出回應的信號。因此在D+與D-的差動資料線上就必 須採用一種特別的編號方式再加以傳送出去，以解決在USB纜線所產生訊號延遲，以及誤差等問題。

在此，USB採用了NRZI(Non Return to Zero Invert，不歸零就反向)的編碼方式，就無需同步的時脈信號也能產生同步的資料存取。NRZI的編碼規則是，當資料位元為 “1” 時不轉換，為 “0” 時再作轉換。如圖12所示，顯示了的NRZI編碼的範例。

圖12 NRZI編碼的範例說明


但如此的編碼方式會遇到一個很嚴重的問題，就是若重複相同的 “1” 信號一直進入時，資料就會造成長時間無法轉換，逐漸的累積，而導致“塞車”的狀況，這使得讀取的時序就會發生嚴重的錯誤。
因此，在NRZI編碼之間，還需執行所謂的位元填塞(Bit-stuffing)的工作。如圖13(a)所示，若是原始的串列資料中含有連續6個 “1” 位元的話，就需執行位元填塞的工作。此工作如圖13(b)所示，就在其後填塞一個 “0” 位元。但相對的在NRZI編碼的過程中，對這連續的6個 “1” 執行如圖13(c)轉換過程。
因此在發送端在作資料傳輸之前，需先執行位元填塞以及NRZI編碼的工作。相對的，接收端在作資料接收之前，就必需先執行NRZI解碼，然後再作位元反填塞(unBit-Stuffing)的工作。

圖13 NRZI解碼的過程
