四位元七段顯示器 & 三用電表量法

1.A1015S屬於 PNP

2.c9012屬於 PNP

3.S9012屬於 PNP

4.C9015屬於 PNP

C945屬於 NPN

#include "at89x52.h"

char P3table[]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90};

int counter=0;

int j=0;

int time=20;

char bcd[]={0,0};

char P2table[]={1,2};

void delay(int cnt)

{

int i,j;

for(i=0;i<cnt;i++)

for(j=0;j<114;j++);

}

void blink()

{

int i,j;

for(i=0;i<3;i++)

{

P1=0xfe;delay(1000);

P1=0xff;delay(1000);

}

}

main()

{

IE=0X8a;

TMOD=0x10;

TH0=(8192-5000)/32;

TL0=(8192-5000)%32;

TH1=(65536-50000)/256;

TL1=(65536-50000)%256;

TR0=1;

TR1=1;

while(1);

}

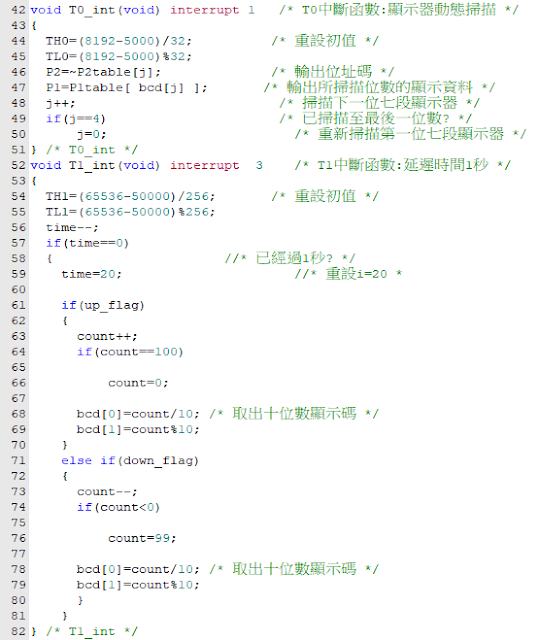

void int_T0(void) interrupt 1

{

TH0=(8192-5000)/32;

TL0=(8192-5000)%32;

P3=P3table[bcd[j]];

P2=~P2table[j];

j++;

if(j==2)

j=0;

}

void int_T1(void) interrupt 3

{

TH1=(65536-50000)/256;

TL1=(65536-50000)%256;

time--;

if(time==0)

{

time=20;

counter++;

if(counter==10)

{

P3=0xFF;//關閉閃爍三次

TR0=0;

    TR1=0;

blink();

}

bcd[0]=counter/10;

bcd[1]=counter % 10;

}

}

例:控制第二腳亮滅

一、sbit是定義特殊功能寄存器的位元變數。
 bit和sbit都是C51擴展的變數類型。
典型應用是：sbit P0_0=P0^0;//即定義P0_0為P0口的第1位，以便進行位操作。
bit和int char之類的差不多，只不過char=8位, bit=1位而已。都是變數，編譯器在編譯過程

 中分配位址。

二、BDATA  D:20H~2FH  片內RAM位尋址區

bdata如何使用它呢？

若程序需要8個或者更多的bit變量，如果你想一次性給8個變量賦值的話就不方便了，（舉個例子說說它的方便之處，想更深入的了解請在應用中自己琢磨）又不可以定義bit數組，只有一個方法

char bdata MODE;
sbit MODE_7 = MODE^7;

sbit MODE_6 = MODE^6;

sbit MODE_5 = MODE^5;

sbit MODE_4 = MODE^4;

sbit MODE_3 = MODE^3;

sbit MODE_2 = MODE^2;

sbit MODE_1 = MODE^1;

sbit MODE_0 = MODE^0;

8個bit變量MODE_n 就定義好了這是定義語句，Keilc 的特殊數據類型。記住一定要是sbit不能bit MODE_0 = MODE^0;
